中性点直接接地变压器的零序电流保护

1.零序电流保护的配置

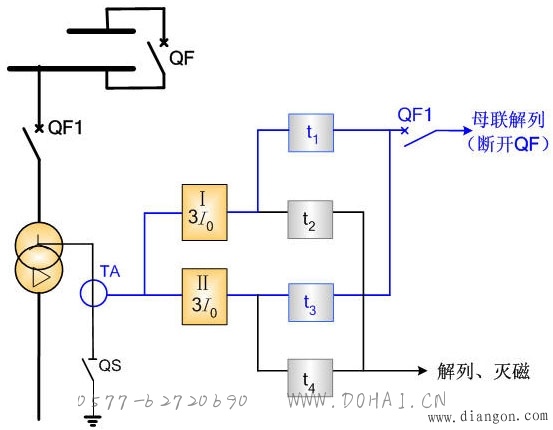

（1）中性点直接接地运行变压器零序电流保护原理接线

（2）中性点直接接地运行变压器零序电流保护工作原理

零序电流保护I段作为变压器及母线的接地故障后备保护，其起动电流和延时t1应与相邻元件单相接地保护I段相配合，通常以较短延时t1=0.5～1.0S动作于母线解列；以较长的延时t2=t1+Δt有选择地动作于断开变压器高压侧断路器。

零序电流保护II段作为引出线接地故障的后备保护，其动作电流和延时t3应与相邻元件接地后备段相配合。通常t3应比相邻元件零序保护后备段最大延时大一个Δt，以断开母联断路器或分段断路器，t4=t3+Δt动作于断开变压器高压侧断路器。

2.零序电流保护的整定计算

（1）零序Ⅰ段起动电流按与相邻元件零序电流Ⅰ段配合整定，即：

（2）零序电流Ⅰ段的动作时限为：
t1=0.5～1.0S
t2=t1+Δt

（3）零序电流Ⅱ段的起动电流按与相邻元件零序后备保护动作电流配合整定，即：

（4）零序电流Ⅱ段的动作时限为：
t3=tmax+Δt
t4=t3+Δt

3.变压器高压侧断路器辅助接点QF作用

防止变压器与系统并列之前，在变压器高压侧发生单相接地而误将母线联络断路器断开。
