西门子S7-200控制步进电机编程实例

步进电机驱动器是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速和定位的目的。

步进电动机不能直接接到直流或交流电源上工作，必须使用专用的驱动电源（步进电动机驱动器）。控制器（脉冲信号发生器）可以通过控制脉冲的个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

这样我们只要在PLC编程就很简单可以实现对电机控制了。

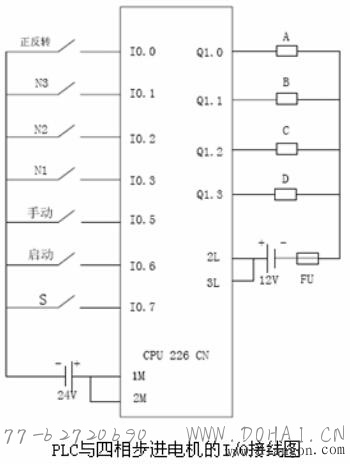

西门子S7-200控制步进电机

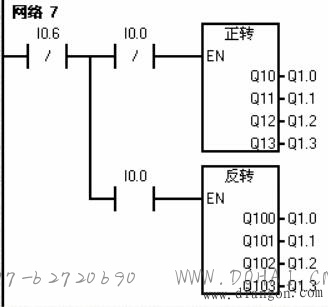

梯形图由主程序调用2个正反转子程序

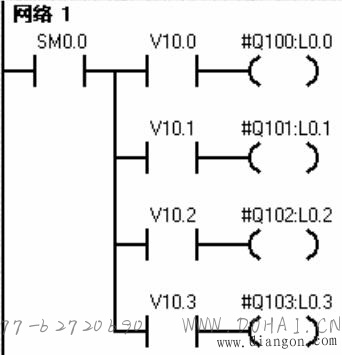

子程序首先涉及接口，再用顺序指令循环送电

子程序接口
