西门子PLC的RS触发器指令

  • A+
所属分类：西门子PLC
    RS触发器指令分为置位优先触发器指令SR和复位优先触发器指令RS两种。
    置位优先触发器是一个置位优先的锁存器。当置位信号（S1）和复位信号（R）都为真时，输出为“1”。
    复位优先触发器是一个复位优先的锁存器。当置位信号（S）和复位信号（R1）都为真时，输出为“0”。

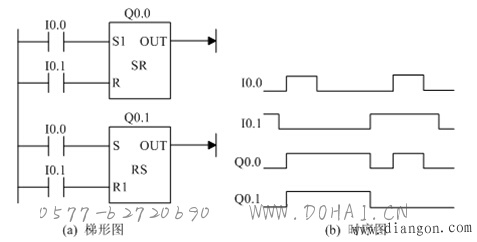

    触发器指令用法如图所示。

图 SR触发器指令
