一、直齿圆柱齿轮传动机构
1.偏心轴套调整法
图1所示为最简单的偏心轴套式消隙结构

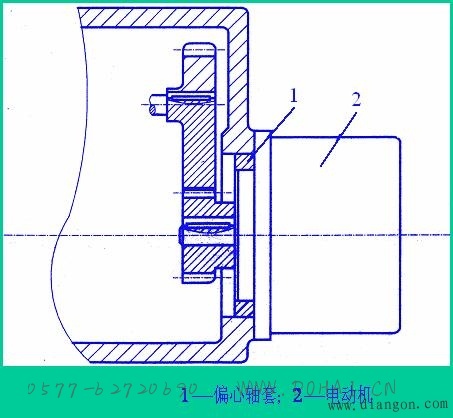

图1 偏心轴套式消隙结构
2、双片薄齿轮错齿调整法
如图2所示的错齿调整法的齿侧间隙可自动补偿，但结构复杂。
图2 圆柱薄片齿轮错齿调整
二、 斜齿轮传动机构
1.垫片调整法
图3中两薄片斜齿轮3、4中间加一垫片2,使薄片斜齿轮3、4的螺旋线错位,齿侧面相应地与宽齿轮1的左、右侧面贴紧。垫片的厚度H与齿侧间隙Δ的关系为H=Δ cosβ (1)
式中,β为螺旋角。
2.轴向压簧调整法
轴向压簧调整法如图4所示。

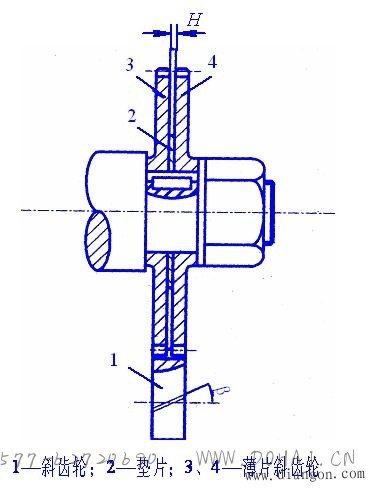

图3 斜齿薄片齿轮垫片调整

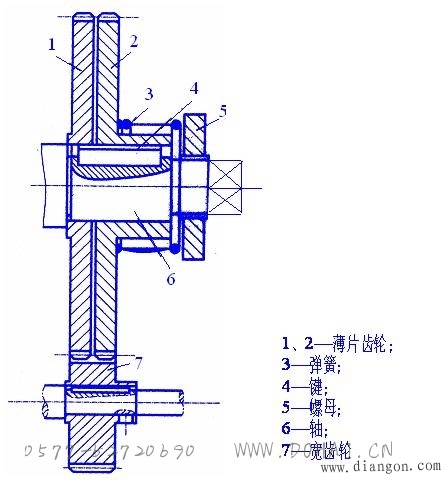

图4 斜齿薄片齿轮轴向压簧调整
三、锥齿轮传动机构
1. 轴向压簧调整法
如图5所示。

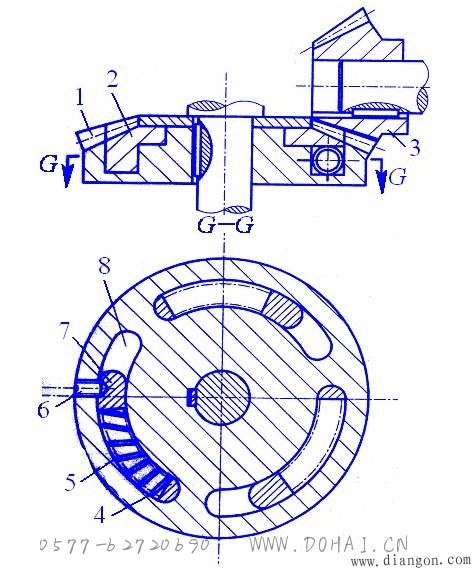

图5 锥齿轮轴向压簧调整
2. 周向弹簧调整法
如图6所示。

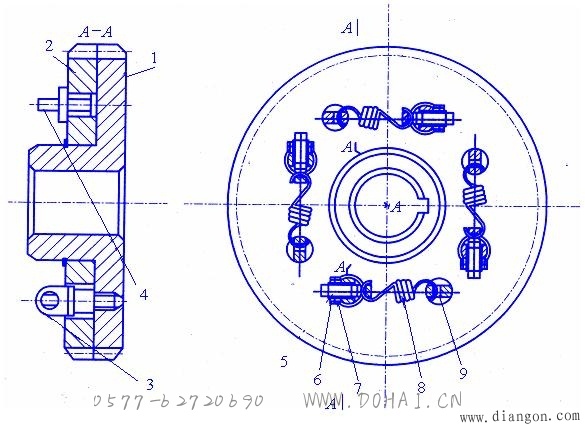

图6 锥齿轮周向弹簧调整
四、齿轮齿条传动机构
如图7所示。

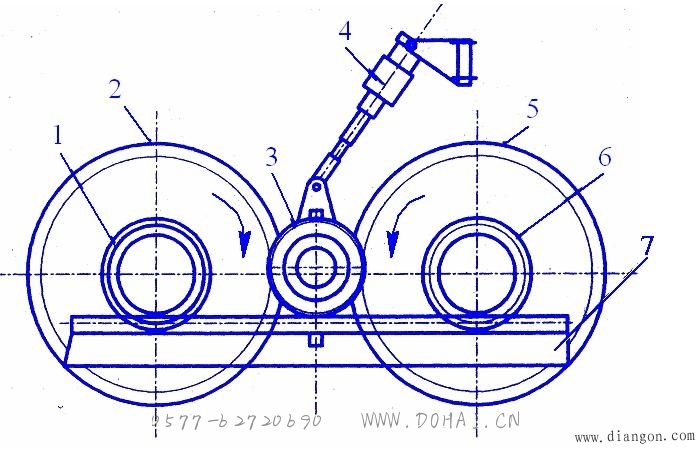

图7 双齿轮调整
