PLC控制系统设计原则与步骤

一、PLC 控制系统设计的基本原则
     （ 1 ）最大限度地满足被控对象的控制要求。 设计前应深入现场进行调查研究，搜集资料，并 拟定电气控制方案。
（ 2 ）在满足控制要求的前提下， 力求使控制系统简单、经济、使用及维护方便。
（ 3 ） 保证控制系统安全可靠。
（ 4 ）考虑到生产的发展和工艺的改进，在选择 PLC 的容量时，应适当留有裕量。
二、PLC 控制系统设计步骤
     PLC 控制系统的设计过程如下图所示。

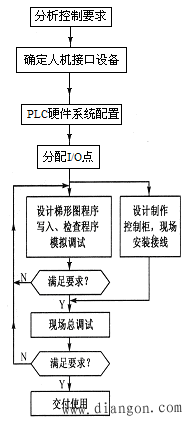

图　设计调试过程示意图
