PLC编程顺序启动控制梯形图

  • A+
所属分类：PLC

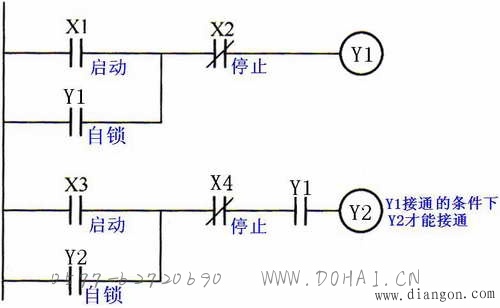

如图所示为顺序启动控制梯形图和指令语句表。输出继电器Y1的常开触点串联在输出继电器Y2的控制回路中，只有Y1接通了，Y1常开触点闭合，Y2才能接通。Y1断电后，Y2也断电，而且在Y1接通条件下，Y2可以自行接通和断电。X1、X2分别为Y1启动、停止条件，X3、X4分别为Y2启动、停止条件。


顺序启动控制梯形图
