滚柱导轨和滚动轴承导轨

  • A+
所属分类：机电一体化
1.交叉滚柱V形平导轨
如图 (a) 所示,在V形空腔中交叉排列着滚柱,这些滚柱的直径d略大于长度b,相邻滚柱的轴线互相垂直交错,单数号滚柱在AA1面间滚动(与B1面不接触),双数号滚柱在BB1面间滚动(与A1面不接触),右边的滚柱则在平面导轨上运动。这种导轨不用保持架,可增加滚动体数目,提高导轨刚度。
2.V形平滚柱导轨
如图(b)所示,这种导轨加工比较容易, V形滚柱直径d与平面导轨滚柱d1之间有如下关系：

其中, α是V形导轨的V形角。

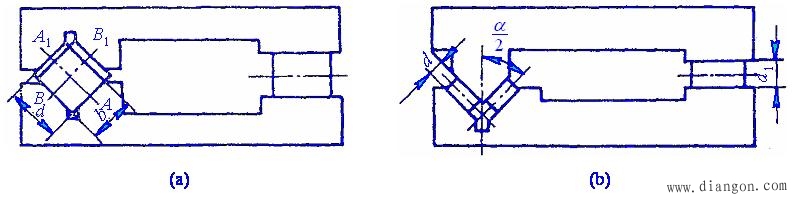

图 滚柱导轨
