断路器的分类与型号含义和电气符号

低压断路器的分类方式很多，按结构形式分有 DW15 、 DW16 、 CW 系列万能式 ( 又称框架式 ) 和 DZ5 系列、 DZ15 系列、 DZ20 系列、 DZ25 系列塑壳式断路器；
按灭弧介质分有空气式和真空式 ( 目前国产多为空气式 ) ；
按操作方式分有手动操作、电动操作和弹簧储能机械操作；
按极数分有单极式、二极式、三极式和四极式；按安装方式分有固定式、插入式、抽屉式和嵌入式等。低压断路器容量范围很大，最小为 4A ，而最大可达 5000A 。

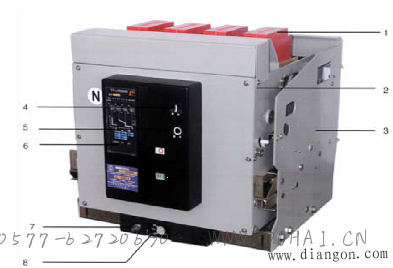

1. 灭弧罩 2. 开关本体 3. 抽屉座 4. 合闸按钮 5. 分闸按钮 6. 智能脱扣器

图　断路器的外形

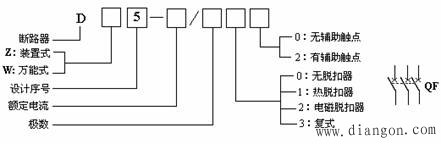

    断路器的型号含义和电气符号如下图所示。

(a) 型号含义 (b) 电气符号

　　图　断路器的型号含义和电气符号
