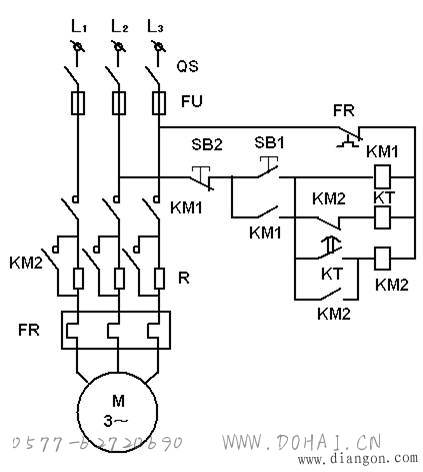

定子串接电阻(电抗)降压启动控制

1．线路构思
    利用串联电阻来减少定子绕组电压以达到限制启动电流的电路。一旦启动完毕，串联电阻即被短接，电动机进入全电压正常运行。

2. 工作原理
    描述方式：

 3.存在问题
    若发生时间继电器线圈断线或机械卡住时，启动电阻便无法短接，电动机无法正常工作，启动电阻容易烧毁，造成电动机长期欠压运行，其后果是十分严重的。
 4.特点
    仅适用于对启动转矩要求不太高的生产机械。同时，启动电阻箱体积大，而且每次启动都要消耗大量的电能，应用越来越少。
