所属分类：电工基础
１、基本文字符号
| 符号 | 描述 | 符号 | 描述 | 符号 | 描述 | 符号 | 描述 | 符号 | 描述 |
| C | 电容器 | EH | 发热器件 | EL |
照明电 |
EV | 空气调节器 | FA |
带瞬时动作的限流保护器件 |
| FU |
熔断器 |
FV |
限压保护器件 |
GS | 同步发电机 | GA | 异步发电机 | FR | 带延时动作的限流保护器件 |
| GB | 蓄电池 | HA | 报警器 | HL | 指示灯 | KA |
过流继电器 |
FS |
带瞬时、延时动作的限流保护器件 |
| KM | 接触器 | KR | 热继电器 | KT |
延时继电器 |
L | 电感器 | M | 电动机 |
| MS |
同步电动机 |
MT | 力矩电动机 | PA | 电流表 | PJ |
电度表 |
PS | 记录仪表 |
| PV | 电压表 | QF | 断路器 | TA |
电流互感器 |
QS | 隔离开关 | QM | 电动机保护开关 |
| TC | 电源互感器 | TV | 电压互感器 | XB |
连接片 |
XJ | 测试插孔 | XP | 插头 |
| XS |
插座 |
XT | 端子排 | YA | 电磁铁 | YM | 电动阀 | YV | 电磁阀 |
２、辅助文字符号
| 符号 | 描述 | 符号 | 描述 | 符号 | 描述 | 符号 | 描述 | 符号 | 描述 |
| A | 电流、模拟 | AC | 交流 | AUT | 自动 | ACC | 加速 | ADD | 附加 |
| ADJ |
可调 |
AUX | 辅助 | ASY | 异步 | BRK |
制动 |
BK | 黑 |
| BL | 蓝 | BW |
向后 |
C | 控制 | CW | 顺时针 | CCW |
逆时针 |
| D | 延时、数字 | DC | 直流 | DEC |
减 |
E | 接地 | EM | 紧急 |
| F |
快速 |
FB | 反馈 | FW | 向前 | GN |
绿 |
H | 高 |
| IN | 输入 | INC |
增 |
IND | 感应 | L | 低、限制 | LA |
闭锁 |
| M | 主、中间线 | MAN | 手动 | N |
中性线 |
OFF | 断开 | ON | 闭合 |
| OUT |
输出 |
P | 压力、保护 | PE | 保护接地 | PEN |
保护接地与中性共用 |
PU | 不接地保护 |
| R | 记录、反 | RD |
红 |
RST | 复位 | RES | 备用 | RUN |
运行 |
| S | 信号 | ST | 启动 | SET |
置位、定位 |
SAT | 饱和 | STE | 步进 |
| STP |
停止 |
SYN | 同步 | T | 温度、时间 | TE |
无干扰接地 |
V | 速度、电压、真空 |
| WH | 白 | YE | 黄 |
图形符号大全：
|
序号 |
图 形 符 号 |
说 明 |
|
1 |
 |
开关(机械式)电气图形符号 |
|
2 |
 |
多级开关一般符号单线表示 |
|
3 |
 |
多级开关一般符号多线表示 |
|
4 |
 KM |
接触器(在非动作位置触点断开) |
|
5 |
 |
接触器(在非动作位置触点闭合) |
|
6 |
 |
负荷开关(负荷隔离开关)电气图用图形符号 |
|
7 |
 |
具有自动释放功能的负荷开关 |
|
8 |
 |
熔断器式断路器 |
|
9 |
 QF |
断路器 |
|
10 |
 QS |
隔离开关 |
|
11 |
 FU |
熔断器一般符号 |
|
12 |
 FF |
跌落式熔断器 |
|
13 |
 |
熔断器式开关 |
|
14 |
 |
熔断器式隔离开关 |
|
15 |
 |
熔断器式负荷开关 |
|
16 |
 |
当操作器件被吸合时延时闭合的动合触点 |
|
17 |
 |
当操作器件被释放时延时闭合的动合触点 |
|
18 |
 |
当操作器件被释放时延时闭合的动断触点电气图用图形符号 |
|
19 |
 |
当操作器件被吸合时延时闭合的动断触点 |
|
20 |
 |
当操作器件被吸合时延时闭合和释放时延时断开的动合触点 |
|
21 |
 SB |
按钮开关(不闭锁) |
|
22 |
 |
旋钮开关、旋转开关(闭锁) |
|
23 |
 |
位置开关，动合触点
限制开关，动合触点 |
|
24 |
 |
位置开关，动断触点
限制开关，动断触点 |
|
25 |
 |
热敏开关，动合触点
注:θ可用动作温度代替 |
|
26 |
 |
热敏自动开关，动断触点
注:注意区别此触点和下图所示热继电器的触点 |
|
27 |
 |
具有热元件的气体放电管荧光灯起动器 |
|
28 |
 |
动合(常开)触点
注:本符号也可用作开关一般符号 |
|
29 |
 |
动断(常闭)触点 |
|
30 |
 |
先断后合的转换触点 |
|
31 |
 |
当操作器件被吸合或释放时，暂时闭合的过渡动合触点 |
|
32 |
 |
座(内孔的)或插座的一个极 |
 |
||
|
33 |
 |
插头(凸头的)或插头的一个极 |
 |
||
|
34 |
 |
插头和插座(凸头的和内孔的) |
 |
||
|
35 |
 |
接通的连接片 |
|
36 |
 |
换接片 |
|
37 |
 |
双绕组变压器 |
|
38 |
 |
三绕组变压器 |
|
39 |
 TA |
自耦变压器 |
|
40 |
 |
电抗器扼流图 |
|
41 |
 |
电流互感器
脉冲变压器 |
|
42 |
 |
具有两个铁芯和两个二次绕组的电流互感器 |
|
43 |
 |
在一个铁芯上具有两个二次绕组的电流互感器 |
|
44 |
 |
具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接 |
|
45 |
 |
三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接 |
|
46 |
 |
三相变压器
星形-三角形连接 |
|
47 |
 |
具有有载分接开关的三相变压器 星形-三角形连接 |
|
48 |
 |
三相变压器
星形-曲折形连接 |
|
49 |
 |
操作器件一般符号 |
|
50 |
 |
具有两个绕组的操作器件组合表示法 |
|
51 |
 |
热继电器的驱动器件 |
|
52 |
 |
气体继电器 |
|
53 |
 |
自动重闭合器件 |
|
54 |
 |
电阻器一般符号 |
|
55 |
 |
可变电阻器
可调电阻器 |
|
56 |
 |
滑动触点电位器 |
|
57 |
 |
预调电位器 |
|
58 |
 |
电容器一般符号 |
|
59 |
 |
可变电容器
可调电容器 |
|
60 |
 |
双联同调可变电容器 |
|
61 |
 |
指示仪表(星号必须按规定予以代表) |
|
62 |
 PV |
电压表 |
|
63 |
 PA |
电流表 |
|
64 |
 |
无功电流表电气图形符号 |
|
65 |
 |
最大需量指示器(由一台积算仪表操作的) |
|
66 |
 PR |
无功功率表 |
|
67 |
 PW |
功率因素表 |
|
68 |
 PF |
频率表 |
|
69 |
 |
温度计、高温计(θ可由t代替) |
|
70 |
 |
转速表 |
|
71 |
 |
积算仪表、电能表(星号必须按规定予以代替) |
|
72 |
 |
安培小时计 |
|
73 |
 PJ |
电能表(瓦特小时表) |
|
74 |
 PJR |
无功电能表 |
|
75 |
 |
带发送器电能表 |
|
76 |
 |
由电能表操纵的遥测仪表(转发器) |
|
77 |
 |
由电能表操纵的带有打印器材的遥测仪表(转发器) |
|
78 |
 |
屏、盘、架一般符号 注:可用文字符号或型号表示设备名称 |
|
79 |
 |
列架一般符号 |
|
80 |
 |
人工交换台、中断台、测量台、业务台等一般符号 |
|
81 |
 |
控制及信号线路(电力及照明用) |
|
82 |
 |
原电池或蓄电池 |
|
83 |
|
原电池组或蓄电池组 |
|
84 |
 |
带抽头的原电池组或蓄电池组 |
|
85 |
 |
接地一般符号 |
|
86 |
 |
接机壳或接底板 |
|
87 |
 |
无噪声接地 |
|
88 |
 |
保护接地 |
|
89 |
 |
等电位 |
|
90 |
 |
电缆终端头 |
|
91 |
 |
电力电缆直通接线盒 |
|
92 |
 |
电力电缆连接盒，电力电缆分线盒 |
|
93 |
 |
控制和指示设备 |
|
94 |
 |
报警启动装置(点式-手动或自动) |
|
95 |
 |
线型探测器 |
|
96 |
 |
火灾报警装置 |
|
97 |
 |
热 |
|
98 |
 |
烟 |
|
99 |
 |
易爆气体 |
|
100 |
 |
手动启动 |
| 项目 | 种类 | GB／T4728—98～2000新版符号 | |
| 图形符号 | 说明 | ||
| 限定符号 | 电流和电压的种类 | 直流 电压可标注在符号右边，系统类型可标注在左边 |
|
| 交流 频率值或频率范围可标注在符号的右边 |
|||
| ～50Hz | 示例：50Hz | ||
| ～100…60kHz | 示例：交流，频率范围100kHz到600Hz | ||
| 3/N～400/230V 50Hz |
电压值也可标注在符号右边，相数和中性线数可标注在符号左边 示例：交流，三相带中性线，400／230V 50Hz 示例：交流，三相，50 Hz，具有一个直接接地点 |
||
| 3/N～50Hz/TN-S | 且中性线与保护导体全部分开的系统(表示三相带中性线过去曾允许用3N，3+N，现在规定只能用3／N) | ||
| + | 正极性 | ||
| － | 负极性 | ||
| N | 中性(中性线) | ||
| M | 中间线 | ||
| 导线和连接器件、插头插座、电缆终端头 | 端子和导线的连接 | T型连接 在T型连接符号中增加连接点符号 |
|
| 导体的双重连接 形式2仅在设计认为必要时使用(如果是多重连接，在画图容易产生混淆时，连接的画黑点，不连接的不画黑点) |
|||
| 连接器件 | 接通的连接片 | ||
| 电阻器 一般符号 (矩形的长宽比约为3：1) |
|||
| 无源元件 | 电阻器 | 可调电阻器 (由电阻器一般符号和可调节性通用符号组成) |
|
| 电容器 | 电容器，一般符号 | ||
| 半导体管和电子管 | 半导体二极管 | 半导体二极管一般符号 | |
| 晶闸管 | 无指定形式的三极晶体闸流管 若没有必要指定控制撮的类型时，本符号用于表示反向阻断三极晶体闸流管 |
||
| 半导体三极管 | PNP半导体管 | ||
| 集电极接管壳的NPN半导体管 | |||
| NPN型半导体三极管 | |||
| 半导体管和电子管 | 光敏、光电子半导体 | 光电二极管 具有非对称导电性的光电器件 |
|
| 光电池 | |||
| 电机、变压器及变流器 | 直流电机 | 直流串励电动机 | |
| 异步电动机 | 三相鼠笼式异步电动机 | ||
| 单相鼠笼式有分相绕组引出端的异步电动机 | |||
| 三相绕线式异步电动机 | |||
| 电机、变压器及变流器 | 变压器和电抗器 | 双绕组变压器 瞬时电压的极性可以在形式2中表示示例： 示出瞬时电压极性的双绕组变压器 注入绕组标记端的瞬时电流产生助磁通 |
|
| 三绕组变压器 | |||
| 常用的其他符号 | 接地、接机壳和等电位 | 接地，一般符号 地，一般符号 如果接地的状况或接地目的表达得不够明显，可加补充信息 |
|
| 抗干扰接地，无噪声接地 | |||
| 保护接地 此符号可代替接地一般符号以表示接地连接具有专门的保护功能，例如在故障情况下防止电击的接地 |
|||
| 开关、控制和保护装置 | 两个或三个位置的触点 | 动合触点，也称常开触点 在许多情况下，也可作为，一般开关符号使用 注意，动触点必须偏向左边，且动触点与静触点是断开的 |
|
| 动断触点，也称常闭触点 注意动、静触点必须偏向右边，且动、静触点在图形符号上是连接的 |
|||
| 先断合后的转换触点 注意将该符号与先合后断的转换触点区别开来。 常用于表示控制开关或继电器的触点 |
|||
| 开关、控制和保护装置 | 延时触点 | 当操作器件被吸合时延时闭合的动合触点 注意起延时作用的圆弧符号的方向，它表明触点朝圆弧中心方向的运动是延时。该符号在IEC617—7中只有此唯一一种形式 |
|
| 当操作器件被释放时延时断开的动合触点 | |||
| 当操作器件被吸合时，延时断开的动断触点 | |||
| 当操作器件被释放时，延时断开的动断触点 | |||
| 测量仪表、灯和信号器 | 灯和信号器件 | 灯，一般符号 信号灯，一般符号 如果要求指示颜色，则在靠近符号处标出下列代码： RD—红；YE—黄；GN—绿；DU—蓝；WH—白 如果要求指出灯的类型，则在靠近符号处标出下列代码： Ne—氖；Xe—氙；Na—钠气；Hg—汞；I—碘；IN—白炽；EL—电发光；ARC—弧光；FL—荧光；IR—红外线；UV—紫外线；LED—发光二极管 |
|
| 闪光灯信号 | |||
| 电喇叭 | |||
| 电力照明和电信布置 | 插座和开关 | (电源)插座一般符号 | |
| (电源)多个插座(示出三个) | |||
| 带保护接点(电源)插座 | |||
| 具有护板的(电源)插座 | |||
| 开关，一般符号 | |||
| 暗装、密闭、防爆符号已取消 | 双极开关 该符号系GB4728—85标准，且是IEC617—1983标准的派生符号，必要时可部分采用 |
||
| 单极拉线开关 | |||
| 单极限时开关 | |||

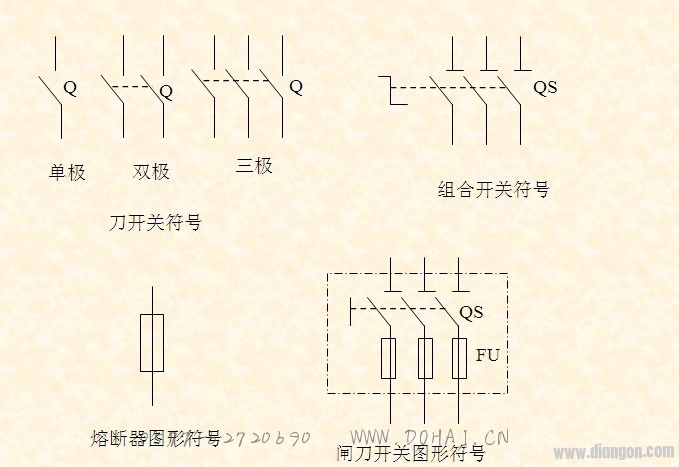

开关符号：

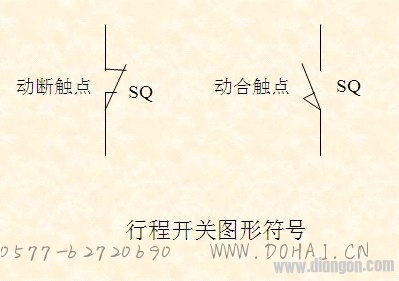

行程开关行图形符号：

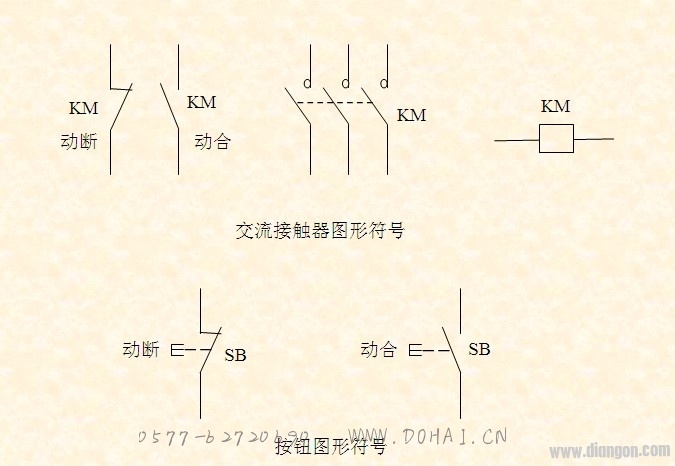

按钮图形符号：

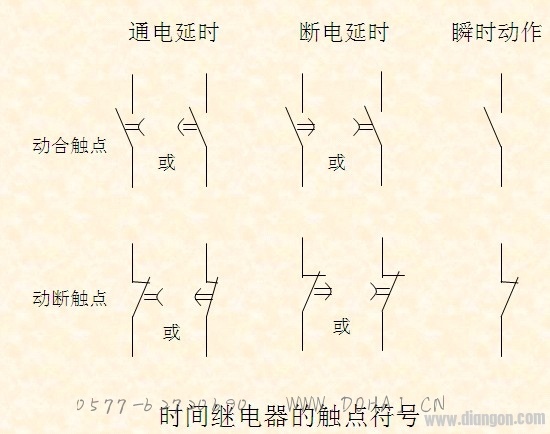

时间继电器触点符号：
