电动机正反转控制电路原理

电动机正-停-反控制主电路中KM1主触头闭合、KM2主触头断开时，三相电源线L1、L2、L3分别接入定子绕组的U、V、W接线端子上，电动机正转；而当KM1主触头断开、KM2主触头闭合时，三相电源线中L1、L3换接至定子绕组的W、U接线端子上，电动机反转。

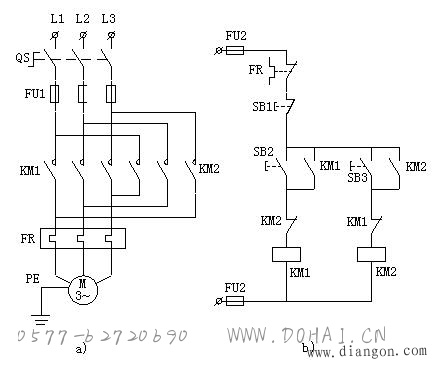

正-停-反控制线路 a)主电路  b)控制线路

        操作时按下SB2，KM1线圈通电，并通过KM1动合辅助触头自锁。主电路中KM1主触头闭合、KM2主触头断开，电动机正转。
反转操作时必须先按SB1使KM1线圈断电，然后才能按下SB3，使KM2线圈通电，并通过KM2动合辅助触头自锁，主电路中形成KM1主触头断开、KM2主触头闭合的状态，电动机反转。（刀开关网版权所有）所以该控制线路称为正-停-反控制线路。
当KM1线圈通电，KM2线圈因所在支路的KM1动断辅助触头断开而确保断电；反之，当KM2线圈通电，KM1线圈也为因所在支路的KM2动断辅助触头断开而确保断电。这种在对方线圈所在支路中串接一个本线圈所控制的动断辅助触头，保证两个线圈不能同时通电的电路环节称为互锁。
