半桥变换器当中的高频变压器电路图及波形

半桥变压器的工作原理其实与推挽式变压器十分相似，只是在激励方式和工作电源的接入方式上有所不同。本篇文章针对新手，给出了半桥变换器当中的高频变压器的一些设计资料。

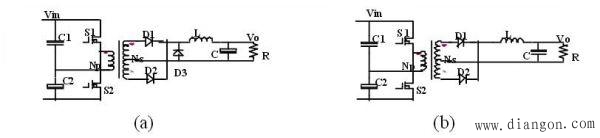

电路图

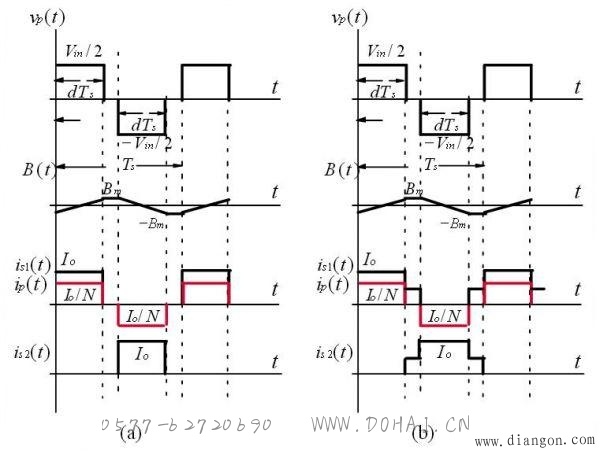

主要波形

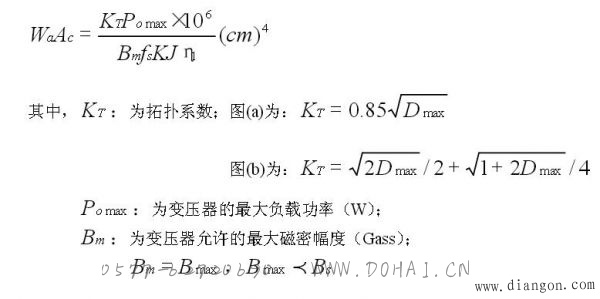

其中，J:为变压器原副边导线的电流密度（A/mm2）；fs:为变换器的开关频率；K:为变压器的窗口系数；η1:为变换器在低限满载时的效率。
从面积积公式可知，副边有续流二极管的变压器，其拓扑系数小一些，如对于
Dmax=0.45,KT（a）=0.57,KT（b）=0.58
